在家装电路铺设中，有时出于功能、维修等原因，会采用“明线”走线。明线是与暗线相对的概念，暗线是铺设时将电线埋在墙壁地面开凿出来的槽内，而明线则是不开凿，直接将电线沿墙壁或天花板铺设。
新手徒弟小陈第一次遇到需要明线铺设的情况，业主为了日后维修方便，一定要走明线，一脸茫然的小陈只好向师父老王求助，老王就根据自己的经验给小陈上了一课——当房屋需要走明线时，主要有四种走线方法：

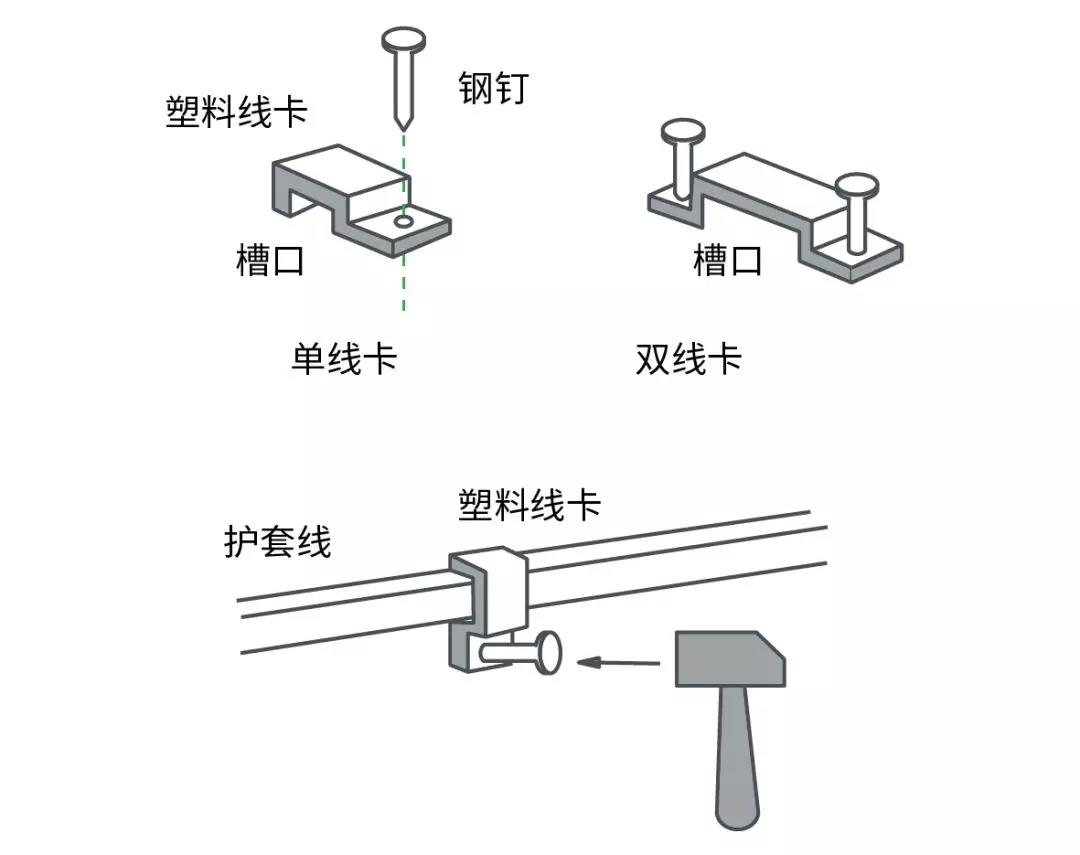

1.塑料线卡固定法
这种方法主要是塑料线卡与固定钢钉配合使用，用于固定护套线。在敷设时，护套线先按图纸放置到固定位置，然后从一端开始固定，慢慢推进到另一端。在固定的时候，把塑料线卡卡在护套线上，再用固定钢钉钉牢就完成了。
在一段直线护套线上，一般间隔20cm用一个塑料线卡固定，塑料线卡之间的距离尽量保持一致。如果是在拐弯处，或是护套线进入灯头、开关盒、插座盒的时候，塑料线卡的距离就要保持在5~10cm。
在敷设时，为了美观也为了日后方便维护，尽量沿着墙角、墙壁夹角走线，尽量不重叠或交叉，若是必须重叠，那就用线卡固定。
如果敷设时多根护套线并行，可以单线卡一根一根固定，也可以双线卡一起固定。如果布线会穿过墙壁，那就要加保护套管保护护套线。

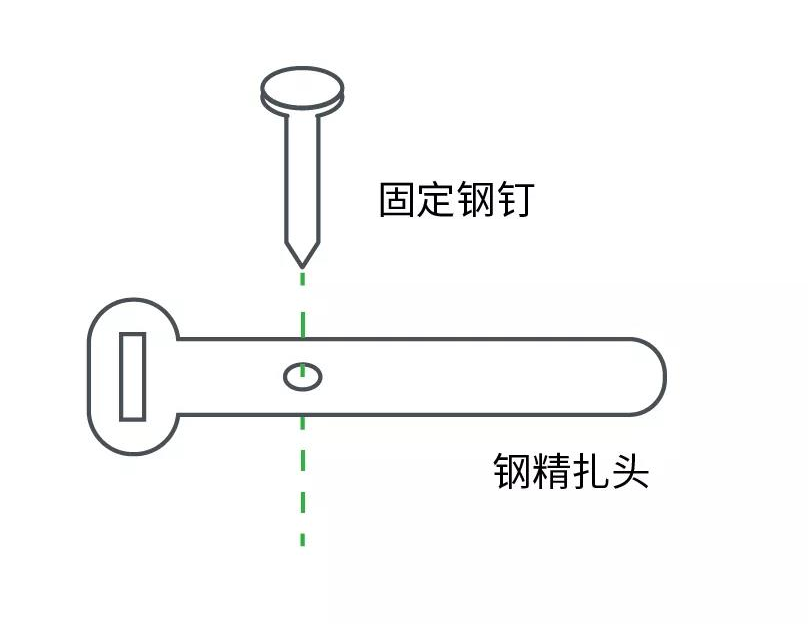

2.钢筋扎头固定法
钢精扎头固定法与塑料线卡固定法类似，沿墙角夹角敷设、直线段与拐角端的固定距离、交叉及并行走线的固定方法，都跟塑料线卡的固定方法一样。不同的是，钢精扎头固定法是先沿着设计好的布线走向，先将钢精扎头固定在墙上，再把护套线放置进去，然后从一端开始固定向另一端推进。在固定的时候，用钢精扎头包绕护套线，然后收紧固定就行。
3.瓷夹板固定法

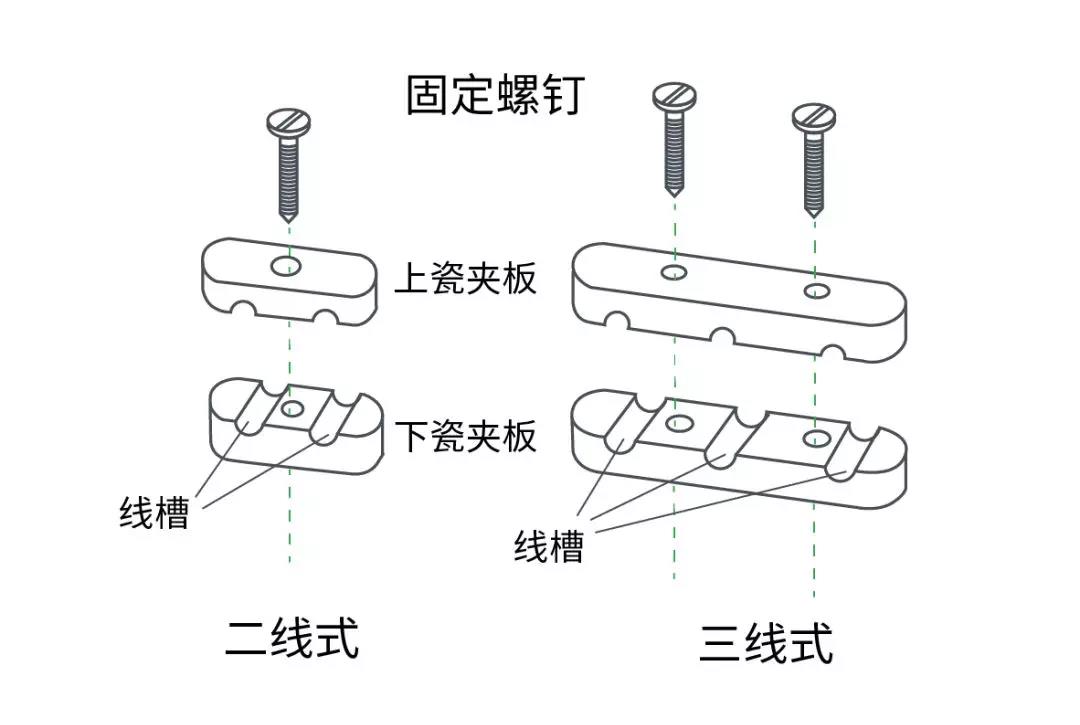

瓷夹板固定法主要是在固定单股绝缘导线时使用。瓷夹板由上瓷板、下瓷板和固定螺钉组成，有双线式、三线式等形式，双线式有2条线槽，可固定2根导线，三线式有3条线槽，可固定3根导线。

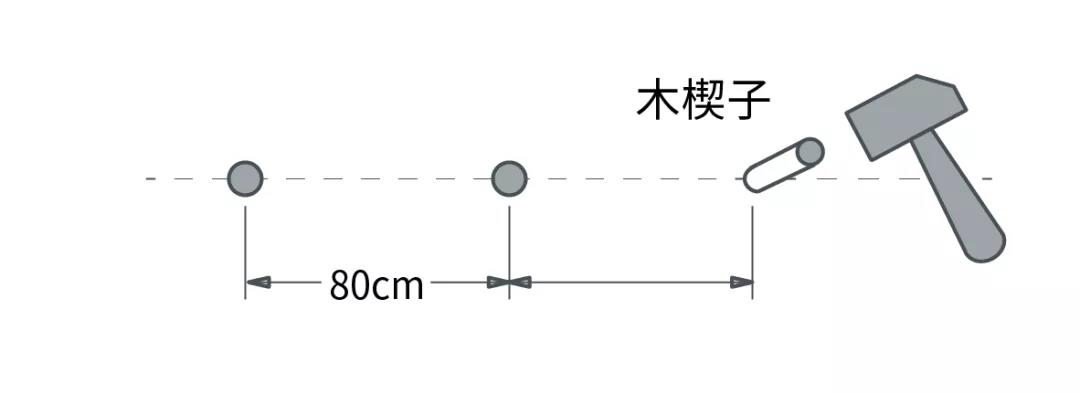

布线时先按设计好的布线走向在墙壁上钻孔，孔与孔间隔约80cm，再在孔中钉进木楔子，之后用木螺钉把瓷夹板固定在木楔子上，此时木螺钉先保持放松状态，不要拧紧，接着把单股绝缘导线放进瓷夹板的线槽里，最后拧紧固定螺钉就完成了。
在固定的时候，可以先把一端固定牢固，把导线拉直后再固定另一端，然后逐个拧紧中间的固定螺钉，这样的话可以使走线平直，保持美观。
若是布线不全都是直线，有需要转向时，要在导线转角处5～10cm的地方，放置瓷夹板固定。如果需要平行敷设4根导线，可以选择用双线式瓷夹板分别固定两根，也可以整体用三线式瓷夹板固定。
4.塑料线槽板固定法
塑料线槽板分为线槽板和盖板两部分，使用时将盖板卡在线槽板上，适用于导线固定。塑料线槽板可以覆盖导线，导线不外露，更加美观，而且阻燃材料也使塑料线槽板的绝缘性和安全性更高。
塑料线槽板固定法布线时，先根据设计好的布线走向在墙壁上固定塑料线槽板，如果是可钉钉子的墙面，就在每间隔约1m的地方用钢钉钉牢，如果是不可钉钉子的墙面，就用强力胶粘牢。
如果遇到90°转向，可以把塑料线槽板裁剪成45°，再拼贴固定，在遇到插座盒等地方时需要进行无缝衔接。塑料线槽板固定好后，把导线放进去，再盖上盖板就完成了。
以上就是家装明线布线的主要方式啦，各位电工师傅们还有其他的明线布线方式吗，可以在留言区与大家交流，互相学习。
